Chu kỳ thử nghiệm
Vượt xa tiêu chuẩn công nghiệp
219 Ngày
Vận hành liên tục
Không dừng máy ngắt quãng
8 Cấu Phần
Linh kiện kiểm định
Đồng bộ cả hệ thống Dress Pack
~10 Năm
Tương đương vận hành thực tế
Tại xưởng hàn robot 3 ca liên tục
Bối Cảnh & Phương Pháp Thử Nghiệm
Khung Giá Thử Nghiệm Robot Chuyển Động Đa Trục 219 Ngày Đêm
Trong môi trường sản xuất công nghiệp nặng như hàn điểm thân xe ô tô (Body Shop), dập kim loại hay đúc áp lực, cánh tay robot 6 trục liên tục chuyển động với gia tốc cực lớn và góc xoay phức tạp. Tuyến dây cáp nguồn hàn, cáp tín hiệu điều khiển servo và ống dẫn khí nén nếu không được dẫn hướng đúng cách sẽ nhanh chóng bị vặn xoắn, va đập vào thân máy, gây mài mòn và đứt ngầm bên trong.
Để chứng minh độ tin cậy cơ học của hệ thống thu hồi cáp tuyến tính R-Tec Liner 550mm (mã Art. 83693082), trung tâm thử nghiệm R&D của Murrplastik Systemtechnik GmbH tại Oppenweiler (Đức) đã lắp đặt hoàn chỉnh một bộ Dress Pack cỡ 70 (EW/EWX 70) lên dàn máy kiểm tra mỏi chu kỳ cao tự động hóa, bắt đầu vận hành liên tục từ ngày 09/02/2017 và kết thúc ngày 26/09/2017.
Dữ Liệu Kiểm Định Chi Tiết
Bảng Thống Kê 8 Cấu Phần Thử Nghiệm (01 Products Tested)
Dữ liệu trích xuất nguyên bản từ mục 01 Products tested trong hồ sơ kiểm định của Murrplastik:
| Mã linh kiện (SKU) | Tên linh kiện / Cấu phần thử nghiệm | Chu kỳ đạt được | Trạng thái kết thúc test |
|---|---|---|---|
| 83693082 | R-Tec Liner 550mm EW/EWX 70 (Hộp dẫn hướng hồi vị tuyến tính) | 17,75 triệu chu kỳ | Hoạt động bình thường |
| 83182080 | EWX-PAE 70 (Ống luồn ruột gà chịu uốn dẻo cao cấp) | 13,1 triệu chu kỳ | Đứt mỏi sau 13.1M chu kỳ |
| 83692468 | KEG-K (Khớp nối khớp cầu bảo vệ ống dẫn cáp) | 17,75 triệu chu kỳ | Hoàn hảo, không nứt vỡ |
| 83692802 | V-ZLT 70 (Bộ phận kết nối phân nhánh) | 17,75 triệu chu kỳ | Kết cấu nguyên vẹn |
| 83692688 | Feder-Set 56/70 200N (Bộ cụm lò xo kéo hồi vị lực 200N) | 17,75 triệu chu kỳ | Lực kéo ổn định, không gãy |
| 83693020 | Slider EW/EWX 70 R-Tec Liner (Con trượt dẫn hướng Teflon) | 17,75 triệu chu kỳ | Độ rơ nhẹ sau 17M chu kỳ |
| 83693036 | TRO R-Tec Liner 50/70 (Bộ vỏ bọc bảo vệ thanh dẫn hướng) | 17,75 triệu chu kỳ | Hoàn hảo, không biến dạng |
| 83691502 | SH-M 56/70-M (Đai kẹp gắn chặt vào cổ trục robot) | 17,75 triệu chu kỳ | Không lỏng ốc, giữ chắc |
Hồ Sơ Chứng Thực
Bản Quét Hồ Sơ Kiểm Nghiệm Gốc Của Murrplastik Systemtechnik GmbH
Dưới đây là bản sao chụp 2 trang tài liệu kiểm định nội bộ chính thức lưu trữ tại CHLB Đức kèm chữ ký xác nhận của đại diện bộ phận Quản lý Sản phẩm (Product Management Team) Murrplastik:

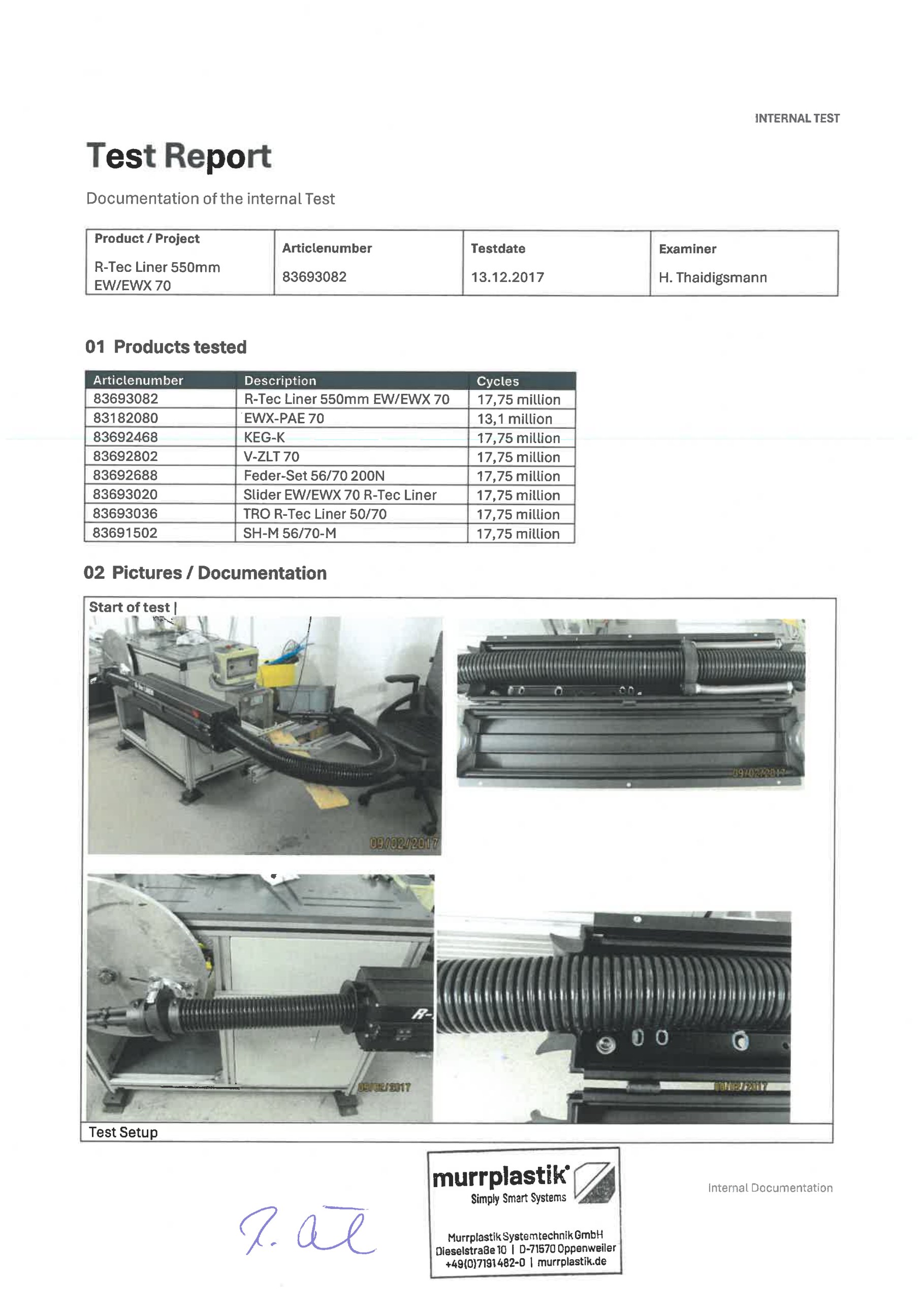

Trang 1: Danh mục 8 linh kiện & Dàn máy thử nghiệm tại thời điểm xuất phát (09/02/2017)
Page 1 / 2
Trang 2: Hình ảnh thực tế sau 17,755,473 chu kỳ và kết luận của Product Management
Page 2 / 2
03 Result / Conclusion — Đánh Giá Của Đội Ngũ Kỹ Thuật Murrplastik Đức
Kết quả chung (Result): "Over 17 million cycles, one conduit break after 13,1 million." — Vượt mốc 17 triệu chu kỳ; trong đó ống luồn mềm EWX-PAE 70 chịu lực uốn gập liên tục đạt giới hạn mỏi và nứt sau 13.1 triệu chu kỳ, đây là mức độ bền kỷ lục đối với vật liệu Polyamide trong thử nghiệm động học.
Hiện tượng ghi nhận (Abnormalities): "After 17 million cycles the test was still running, but there were distinct 'knocking' noises audible, caused by excessive play." — Sau 17 triệu chu kỳ, toàn bộ hệ thống vẫn chạy ổn định nhưng xuất hiện tiếng gõ cơ khí nhỏ do con trượt (Slider) bị mài mòn sau thời gian dài ma sát cao.
Xếp loại chuyên môn (Rating): "System was still running, replacing the slider would easily fix the noises. Test was concluded by the product management team and deemed very successful." — Hệ thống vẫn vận hành bình thường. Việc thay thế con trượt định kỳ có thể xử lý triệt để tiếng ồn ngay lập tức. Thử nghiệm kết thúc thành công xuất sắc.
Ứng Dụng Thực Chiến Tại Việt Nam
Ý Nghĩa Thực Tiễn Đối Với Dây Chuyền Hàn Robot Ô Tô Công Nghệ Cao
Một robot hàn điểm công nghiệp trong xưởng Body Shop (hàn thân xe ô tô) thường hoạt động trung bình khoảng 1.5 đến 2 triệu chu kỳ mỗi năm (chạy 3 ca liên tục 24/7). Như vậy, con số 17.75 triệu chu kỳ của hệ thống R-Tec Liner tương đương với 8 đến 10 năm vận hành liên tục mà kết cấu cơ khí hộp hồi vị và thanh dẫn hướng không xảy ra sự cố gãy vỡ nào.
Hiện nay, T&T Vina đã triển khai thực tế giải pháp Dress Pack và hộp bảo vệ R-Tec Box / R-Tec Liner của Murrplastik cho dàn cánh tay robot hàn ABB tại xưởng Body Shop thuộc dây chuyền sản xuất và lắp ráp ô tô công nghệ cao. Giải pháp này giúp loại bỏ hoàn toàn sự cố quấn dây, giữ bán kính uốn cong Rmin cố định, bảo vệ an toàn cho các tuyến cáp quang, cáp Ethernet truyền thông công nghiệp và dây dòng hàn 10,000A.
Yêu Cầu Hồ Sơ Thử Nghiệm Kỹ Thuật & Khảo Sát Dự Án Robot
Quý kỹ sư, quản lý bảo trì hoặc nhà tích hợp robot (System Integrator) cần nhận bản trích xuất hồ sơ kiểm nghiệm chi tiết, bản vẽ 3D STEP của hệ thống R-Tec Liner hoặc yêu cầu khảo sát đo đạc thực tế tại dây chuyền robot của nhà máy, xin vui lòng liên hệ trực tiếp phòng kỹ thuật T&T Vina.
Tin Tức & Giải Pháp Liên Quan
Khám Phá Thêm Giải Pháp Từ T&T Vina
Industry Solution
Giải Pháp Dress Pack & Bảo Vệ Tuyến Cáp Robot Cho Nhà Máy Sản Xuất Ô Tô Tự Động Hóa
Ứng dụng thực tế bộ thu hồi cáp R-Tec Box trên cánh tay robot hàn vỏ xe, dập kim loại tại các tập đoàn sản xuất xe hơi hàng đầu.
Khám phá giải pháp Ô tô → Các đầu nối cáp kim loại.png)
Industry Solution

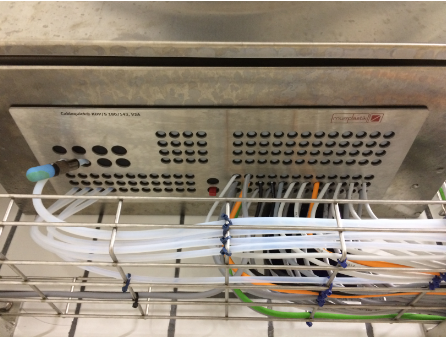

Giải Pháp Đi Dây Cáp Vệ Sinh Đạt Tiêu Chuẩn FDA / EHEDG Cho Nhà Máy F&B
